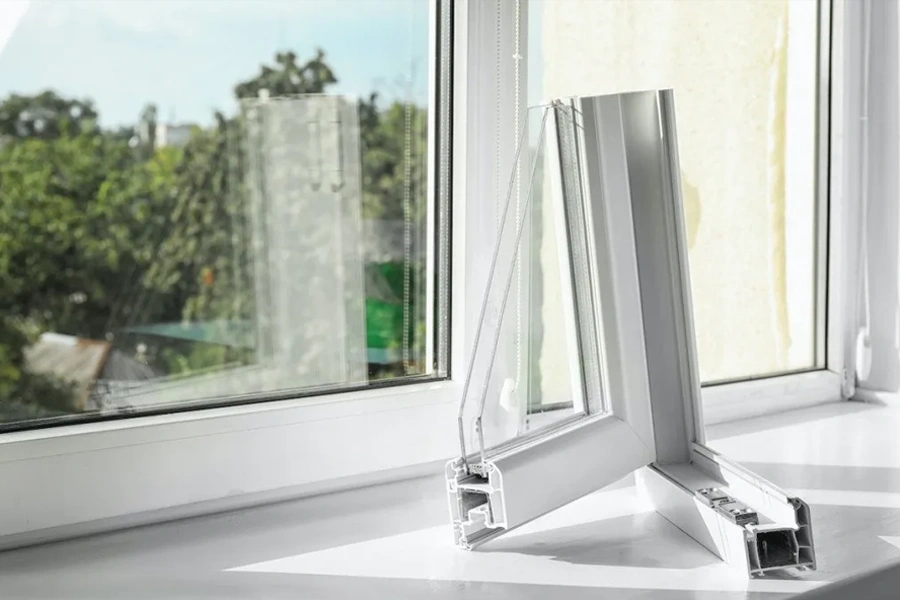

فناوری‌های نوین در تولید و نصب پنجره‌های دوجداره

فناوری‌های نوین پنجره دوجداره (یا IGU: Insulated Glass Units) امروز بیش از هر زمان دیگری نقش کلیدی در آسایش داخلی، مصرف انرژی و کاهش هزینه‌های ساختمان ایفا می‌کنند. با رشد نیاز به کارایی حرارتی و آکوستیک، سازندگان و نصابان به سراغ فناوری‌های نوین رفته‌اند تا شیشه‌ها و قاب‌ها را به محصولات پربازده‌تر و اقتصادی‌تر تبدیل کنند. این راهنما تکنولوژی‌های تازه در تولید و نصب پنجره‌های دوجداره را به‌صورت کاربردی و قابل اجرا معرفی می‌کند.

۱. اجزای یک پنجره دوجداره و اهمیت فناوری در هر جزء

هر IGU شامل چند بخش کلیدی است که کیفیت و فناوری به‌کاررفته در هر یک تعیین‌کننده عملکرد نهایی خواهد بود:

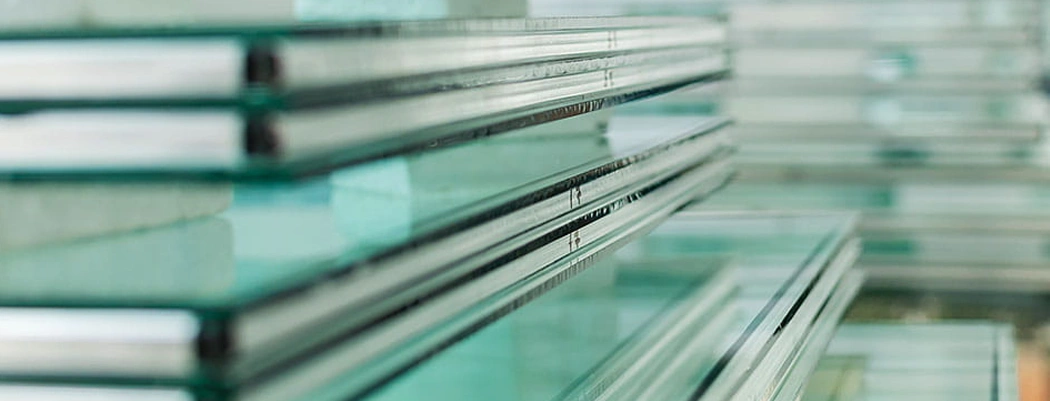

شیشه‌ها (Glass)

نوع شیشه، ضخامت و پوشش‌های سطحی (مثل Low-E) مستقیماً روی انتقال حرارت، جذب نور و بازتاب تأثیر می‌گذارند.در پنجره‌های دوجداره معمولاً از دو لایه شیشه با فاصله هوایی بین آن‌ها استفاده می‌شود. فناوری‌های نوین مانند شیشه کم‌گسیل (Low-E)، شیشه سکوریت و گازهای بی‌اثر بین دو شیشه، باعث بهبود عایق حرارتی و صوتی و کاهش مصرف انرژی می‌شوند.

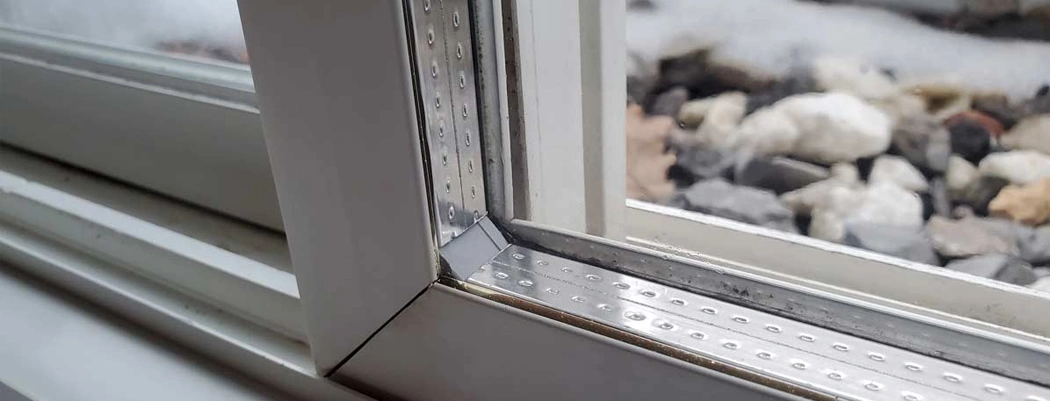

اسپسر و فاصله‌دهنده (Spacer)

اسپسر یا فاصله‌دهنده بین دو لایه شیشه یکی از اجزای کلیدی پنجره دوجداره است که نقش مهمی در عملکرد حرارتی و دوام پنجره دارد. فاصله‌دهنده معمولاً از آلومینیوم، فولاد ضدزنگ یا مواد ترکیبی با هسته جاذب رطوبت ساخته می‌شود.نوع آب‌بند و طراحی فاصله‌دهنده، تأثیر زیادی بر انتقال حرارت لبه‌ها دارد. استفاده از اسپسرهای حرارت‌گیر یا “Warm Edge” باعث کاهش پل حرارتی و بهبود عایق حرارتی پنجره می‌شود، که منجر به صرفه‌جویی انرژی در ساختمان می‌گردد.علاوه بر کاهش هدررفت حرارتی، فاصله‌دهنده و آب‌بند آن مانع نفوذ رطوبت و تشکیل بخار بین دو شیشه می‌شوند. فناوری‌های نوین در آب‌بندی، عمر مفید پنجره و شفافیت شیشه‌ها را افزایش می‌دهند.بنابراین انتخاب مواد و طراحی مناسب برای اسپسر و فاصله‌دهنده، هم از نظر صرفه‌جویی انرژی و هم از نظر دوام و مقاومت پنجره، اهمیت بالایی دارد و یکی از فاکتورهای کلیدی در کیفیت فناوری‌ نوين پنجره هاي دوجداره به شمار می‌رود.

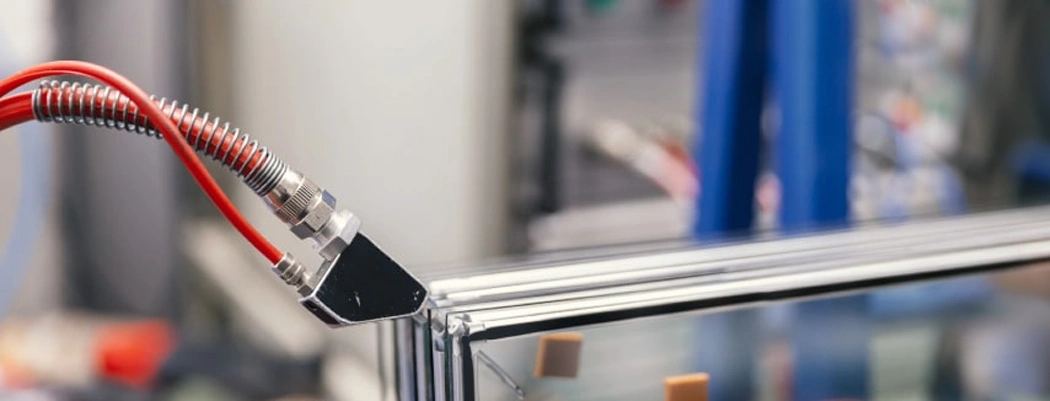

گاز میانی (Gas Fill)

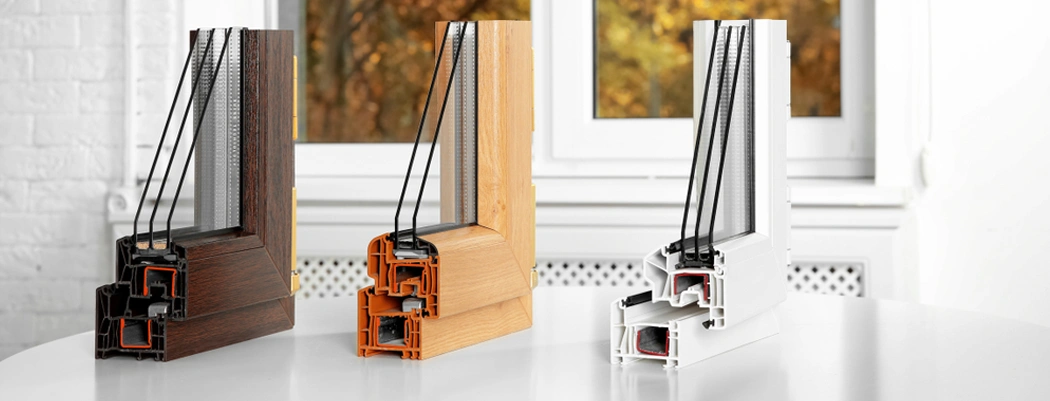

قاب و فریم (Frame)

۲. فناوری‌ نوين پنجره هاي دوجداره

در تولید، نوآوری‌ها دو محور اصلی دارند: کاهش انتقال حرارت و افزایش کارایی نور/آکوستیک. در ادامه مهم‌ترین فناوری‌ها توضیح داده شده‌اند.

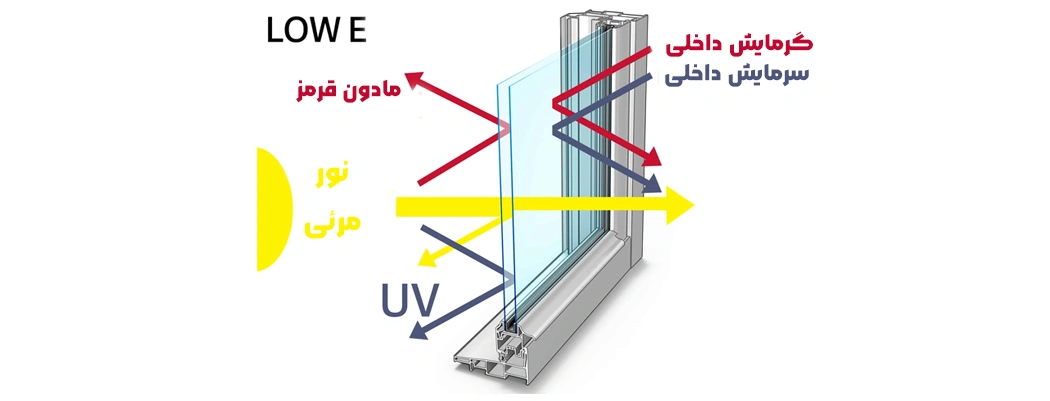

پوشش‌های Low-E (کم تابش)

Low-E مخفف «کم تابش» است و به پوشش‌های نازکی گفته می‌شود که روی شیشه قرار می‌گیرند تا گرمای تابشی را بازتاب دهند و در عین حال عبور نور مرئی را حفظ کنند. دو روش اصلی تولید این پوشش‌ها وجود دارد:

• روش پیروتیک (Pyrolytic — hard coat): پوشش مقاوم و مناسب برای تولید در خطوط ساخت معمولی.
• روش PVD یا اسپاتّرینگ (sputter / magnetron): پوشش‌های نازک‌تر و با عملکرد حرارتی بالاتر (Low-E چندلایه).

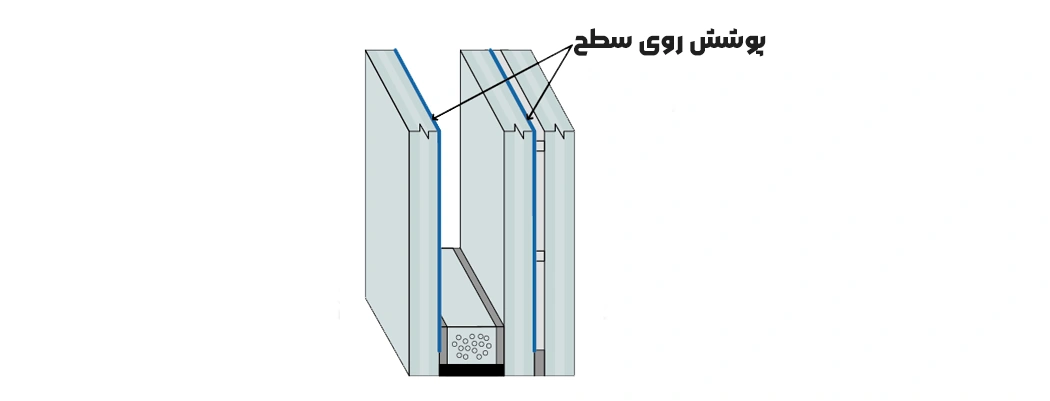

شیشه‌های وکیوم‌ایزوله (VIG — Vacuum Insulated Glass)

VIG از دو یا چند لایه شیشه بسیار نازک تشکیل می‌شود که بین آن‌ها خلا ایجاد شده و با میله‌های میکروسکوپی فاصله‌دهی می‌شود. VIG‌ها U-value بسیار پایینی ارائه می‌دهند و برای فضاهایی که ضخامت پنجره باید کم باشد، ایده‌آل‌اند.

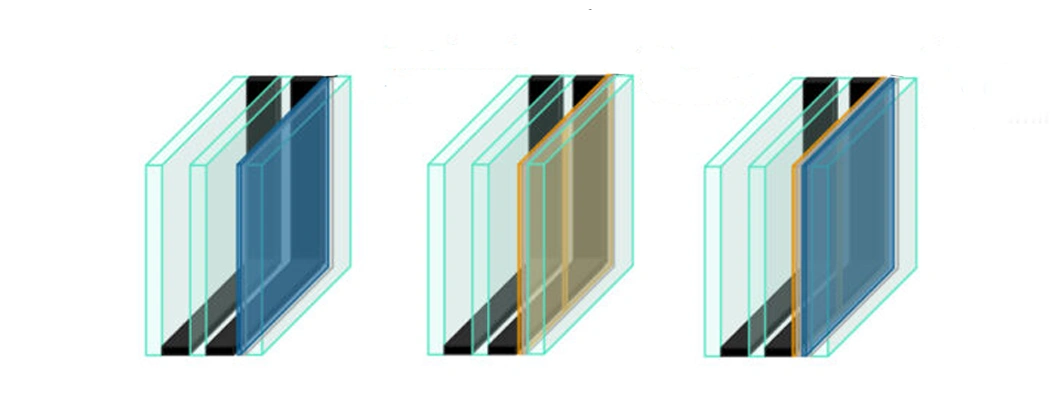

شیشه‌های هوشمند (Smart / Electrochromic / Thermochromic)

شیشه‌های الکتروکرومیک با اعمال ولتاژ، میزان عبور نور و تابش حرارت را کاهش می‌دهند؛ شیشه‌های ترموکرومیک بر اساس دما تغییر رنگ می‌دهند. این فناوری‌ها امکان کنترل دینامیک نور و حرارت را فراهم می‌کنند و در ساختمان‌های اداری و نماهای شیشه‌ای بزرگ کاربرد وسیع دارند.

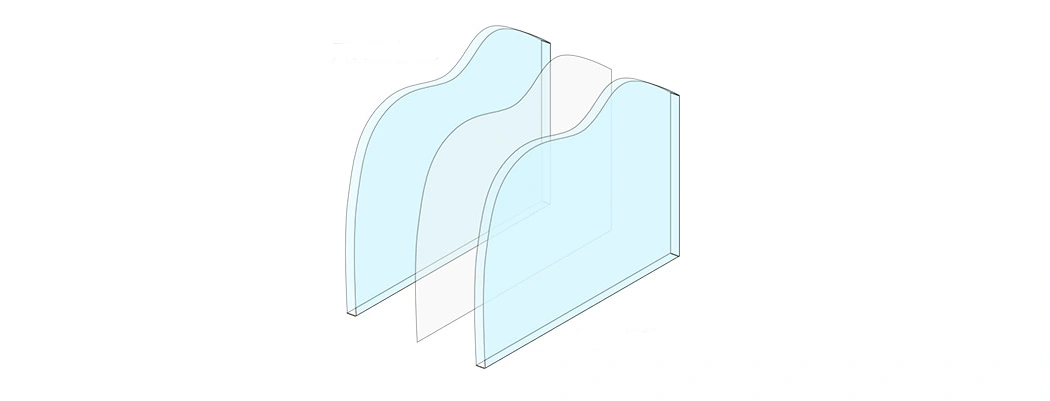

شیشه لمینت شده با عملکرد ویژه

لمینت کردن با لایه‌های PVB یا SGP نه تنها ایمنی را افزایش می‌دهد بلکه می‌تواند خصوصیات آکوستیک و حرارتی را نیز ارتقا دهد. SGP (SentryGlass®) خواص مکانیکی و شیمیایی برتری نسبت به PVB دارد.

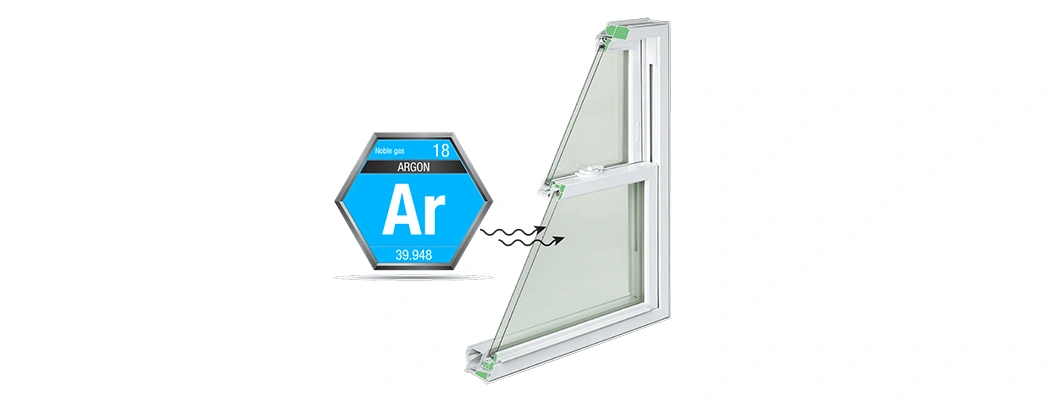

پرکننده‌های گازی پیشرفته

آرگون رایج‌ترین گاز است، اما برای فضاهای باریک‌تر یا عملکرد حرارتی بهتر از کریپتون یا مخلوط‌های آرگون-کریپتون استفاده می‌شود. پرکردن خودکار و کیت‌های پرشرینگ دقیق در خطوط تولید جدید، دقت و عمر IGU را افزایش می‌دهد.

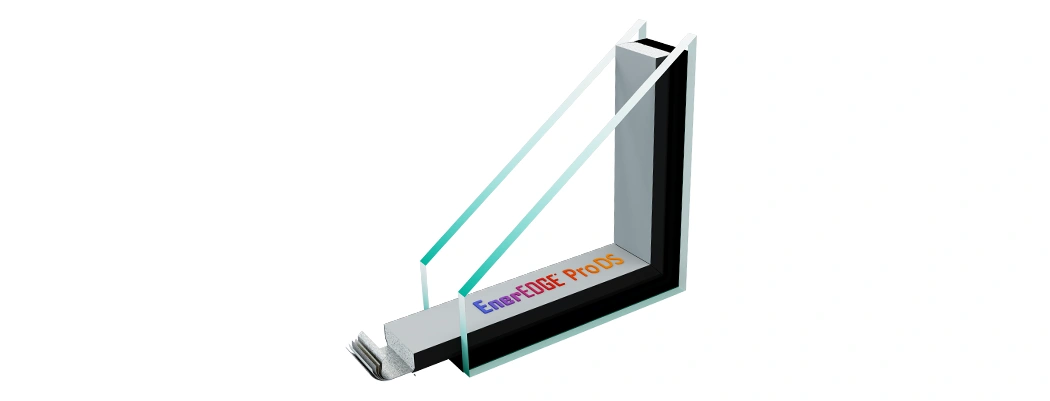

Warm-edge و اسپسرهای پیشرفته

اسپسرهای سنتی آلومینیومی پل حرارتی ایجاد می‌کنند. تکنولوژی warm-edge (اسپسرهای ترکیبی یا با مواد پلاستیکی مهندسی‌شده) از انتقال حرارت لبه می‌کاهد و ریسک کندانس را کاهش می‌دهد.

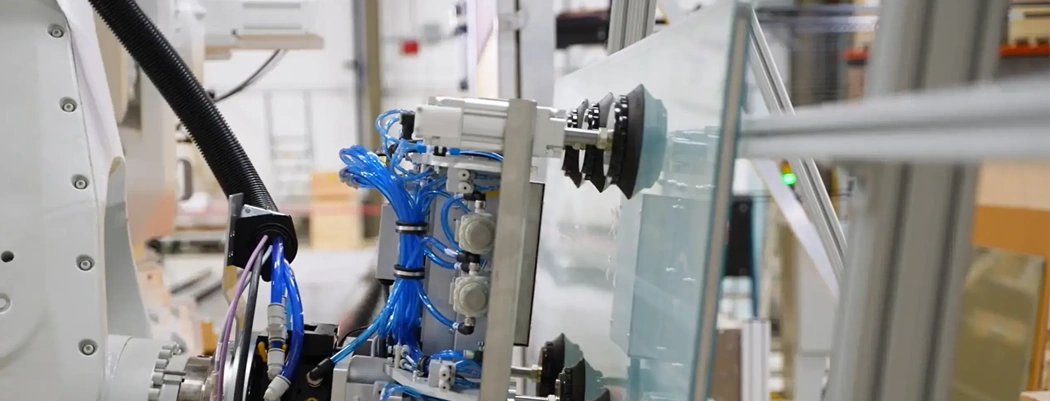

خودکارسازی تولید (Automation & Robotics)

خطوط تولید مدرن از ربات‌ها برای برش، جابجایی شیشه، تزریق گاز، اعمال سیلیکون و پرس IGU استفاده می‌کنند؛ این خودکارسازی خطاها را کاهش، کیفیت را یکنواخت و توان تولید را افزایش می‌دهد.

۳. نوآوری‌ها در قاب‌ها و پروفیل‌ها

فریم‌های آلومینیومی با thermal-break پیشرفته

جداسازی حرارتی (thermal break) با استفاده از پلی‌آمید یا مواد کامپوزیتی باعث کاهش پل حرارتی در قاب‌های آلومینیومی می‌شود. بعضی پروفیل‌های جدید از فوم ایزوله تزریقی برای افزایش عملکرد حرارتی بهره می‌برند.

پروفیل‌های مرکب و تقویت‌شده

UPVC تقویت‌شده با فایبرگلاس یا پروفیل‌های ترکیبی چوب-آلومینیوم (aluminium-clad wood) تعادل بین عملکرد حرارتی، زیبایی و استحکام را فراهم می‌آورند.

فریم‌های سبُک و سازگار با بازیافت

فناوری‌های نوین مواد پلیمری و آلیاژهای قابل بازیافت، ردپای کربنی پنجره را کاهش می‌دهند و برای ساختمان‌های سبز مناسب‌اند.

۴. فناوری‌های نوین نصب و مونتاژ (Installation)

نصبِ دقیق به اندازه تولید باکیفیت مهم است؛ فناوری‌های جدید، نصب‌کنندگان را به ابزارها و روش‌هایی مجهز کرده‌اند که خطاها را به حداقل می‌رساند.

واحدهای پیش‌ساخته و پنل‌های نصب‌پذیر (Off-site & Modular)

واحدهای پنجره-در-فریم به‌صورت پیش‌ساخته در کارخانه تولید و در محل به‌صورت plug-and-play نصب می‌شوند. این شیوه زمان نصب را کاهش و کیفیت نصب را یکنواخت می‌سازد—مفید برای ساخت‌های با سرعت بالا و نمای پیش‌ساخته (curtain wall).

چسب‌ها و نصب ساختاری (Structural Adhesives & Tapes)

نوارهای ساختاری (structural tape) و چسب‌های چندجزئی امکان چسباندن شیشه به فریم یا سازه را با نیروی کششی بالا و درز کنترل‌شده فراهم می‌کنند. این روش می‌تواند جایگزین بخشی از پیچ‌کاری و پرچ‌کاری سنتی شود و در نمای بدون قاب کاربرد دارد.

سیستم‌های نصب با لنگرهای قابل تنظیم و براکت‌های حرارتی

براکت‌هایی طراحی شده‌اند که فاصله‌ی قاب تا دیوار و پل‌های حرارتی را کنترل کنند. براکت‌های با قابلیت حرکت، جبران نشست سازه و جابجایی حرارتی را ممکن می‌سازند.

ابزارهای اندازه‌گیری دیجیتال و واقعیت افزوده (AR)

ماژول‌های اندازه‌گیری لیزری و اپلیکیشن‌های AR به نصاب کمک می‌کنند که محل دقیق نصب را در ابعاد واقعی ببیند؛ این ابزارها خطاهای اندازه‌گیری را کم می‌کنند و سرعت نصب را بالا می‌برند.

کیفیت‌سنجی با حرارتی و تصویربرداری (Thermography)

پس از نصب، با دوربین‌های حرارتی می‌توان نشت حرارت و پل‌های حرارتی را شناسایی و بلافاصله اصلاح کرد. با این روش تضمین عملکرد حرارتی پنجره‌ها امکان‌پذیر می‌شود.

نصب مطابق با BIM و هماهنگی بین رشته‌ای

استفاده از BIM در فاز نصب باعث می‌شود پنجره‌ها به‌طور دقیق با سایر اجزا هماهنگ شوند، تداخلات (clash) مشخص و حل شوند و برنامه زمان‌بندی نصب دقیق‌تر گردد.

۵. کنترل کیفیت، استانداردها و سنجش عملکرد

معیارهای کلیدی عملکرد

• U-value: میزان انتقال حرارت (هدف برای پنجره‌های دوجداره با Low-E و گاز آرگون: حدود 1.2–1.6 W/m²K یا بهتر).
• SHGC (Solar Heat Gain Coefficient): کنترل گرمای خورشیدی ورودی.
• Air infiltration: نفوذ هوا و باد.
• Acoustic performance (Rw): کاهش صدا.

آزمایش‌ها و گواهینامه‌ها

آزمایش فشار باد، نفوذ هوا، مقاومت در برابر ضربه، و تست‌های چرخه حرارتی در آزمایشگاه‌های معتبر باید انجام شود. رعایت استانداردهای بین‌المللی و ملی (مثل EN، NFRC، ASTM یا استانداردهای محلی) اعتبار محصول را افزایش می‌دهد.

۶. پایداری، بازیافت و آینده‌پژوهی

پنجره‌ها نقش مهمی در کاهش مصرف انرژی و انتشار کربن دارند؛ اما خود تولید و بازیافت مواد نیز اهمیت دارد.

کاهش ردپای کربن

انتخاب شیشه با پوشش Low-E، پرکردن با گاز مناسب و قاب‌های با thermal-break می‌تواند مصرف انرژی ساختمان را کاهش و دوره بازگشت سرمایه (payback) را کوتاه کند.

بازیافت و مواد سازگار

آلومینیوم، شیشه و برخی پلیمرها قابل بازیافت‌اند؛ تولیدکنندگان جدید به دنبال ترکیب مواد با قابلیت بازیافت و کاهش استفاده از هسته‌های پلی‌اتیلنی قابل اشتعال هستند (استفاده از هسته‌های معدنی).

توسعه برای ساختمان‌های هوشمند

پنجره‌های هوشمند که به سیستم‌های مدیریت ساختمان (BMS) وصل می‌شوند، می‌توانند با سنسورها و کنترل خودکار نور/تهویه، عملکرد کلی انرژی را بهینه کنند.

۷. آنالیز هزینه/فایده و مثال‌های کاربردی

سرمایه‌گذاری اولیه روی IGUهای با عملکرد بالا بیشتر است، اما صرفه‌جویی انرژی، کاهش هزینه‌های تهویه و سرمایش و افزایش قیمت فروش ملک، بازدهی جذابی ایجاد می‌کند. مثال‌های تقریباً واقعی:

• تعویض پنجره‌های قدیمی با IGU Low-E در یک آپارتمان شهری می‌تواند مصرف گرمایش را ۱۵–۳۰٪ کاهش دهد و در مناطق با هزینه بالای انرژی، دوره بازگشت ۳–۷ سال داشته باشد.
• در نمای اداری شیشه‌ای با شیشه‌های الکتروکرومیک، هزینه انرژی HVAC به طور قابل توجهی پایین می‌آید و راحتی کاربران افزایش می‌یابد که ارزش کاربری ساختمان را بالا می‌برد.

۸. نکات عملی برای انتخاب و سفارش در فناوری‌های نوین پنجره دوجداره

برای تهیه و نصب پنجره با بهترین عملکرد، این مراحل را رعایت کنید:

۱. مشخص کردن هدف عملکردی

آیا هدف کاهش مصرف انرژی است، بهبود آکوستیک، افزایش امنیت یا ترکیبی از همه؟ هدف روشن، نوع پنجره را مشخص می‌کند.

۲. مشخصات فنی را با تست و گواهی مقایسه کنید

از فروشنده بخواهید مقادیر U-value، SHGC، Rw و نتایج آزمایش نفوذ هوا را ارائه دهد.

۳. توجه به نصب و ضمانت

کیفیت نصب به اندازه خود پنجره مهم است؛ ضمانت نصب و خدمات پس از فروش را چک کنید و قرارداد شامل معیارهای QA باشد.

۴. به آینده و نگهداری فکر کنید

در انتخاب فریم و پوشش، قابلیت نگهداری، در دسترس بودن قطعات یدکی و امکان بازیافت را در نظر بگیرید.

۹. اشتباهات رایج در تولید و نصب و راه‌حل‌ها

چند اشتباه متداول و راهکارهای ساده برای جلوگیری:

• استفاده از اسپسر آلومینیومی سنتی در مناطق سردسیر: به warm-edge تغییر دهید تا کندانس لبه کاهش یابد.
• نصب غیرمستقیم و عدم تزریق گاز درست: استفاده از خطوط پرکردن گاز خودکار با سنسور نشتی و کنترل کیفی الزامی است.
• ناهماهنگی اندازه در فاز اجرا: بهره‌گیری از اندازه‌گیری دیجیتال و BIM راه‌حل است.

۱۰. جمع‌بندی و توصیه‌های کاربردی

فناوری‌های نوین پنجره دوجداره طیف وسیعی از راهکارها را برای بهبود کارایی حرارتی، آکوستیک و زیبایی ارائه می‌دهند. انتخاب صحیح شیشه (Low-E، VIG، لمینت)، اسپسر warm-edge، پرکردن با گاز مناسب و استفاده از فریم‌های دارای thermal-break، همراه با نصب دقیق و کنترل کیفیت، نتیجه‌ای پایدار و با بازده انرژی بالا به همراه دارد.

از دید عملی:

• برای پروژه‌های مسکونی شهری با محدودیت ضخامت پنجره، VIG و شیشه‌های Low-E نازک انتخاب مطلوبی هستند.
• برای نماهای بزرگ و اداری، ترکیب شیشه‌های الکتروکرومیک با کنترل BMS بهترین بازدهی دینامیک را فراهم می‌کند.
• در پروژه‌های بازسازی، تعویض IGU به همراه اصلاح زیرسازی و آب‌بندی می‌تواند بازده انرژی و آسایش را به‌سرعت بهبود بخشد.

در پایان، اگر به دنبال افزایش کارایی و ارزش ساختمان‌تان هستید، مشاوره تخصصی در انتخاب ترکیب مواد، روش تولید و برنامه نصب الزامی است. انتخاب تولیدکننده معتبر، بررسی گواهی‌ها و تضمین نصب، شما را از مشکلات آتی مصون می‌دارد.
